框號

D0

D

E

F

G

H

型號

VFD CH43X-XX

370

450

550

750

900

1100

1320

1600

1850

2200

2800

3150

3550

4500

輸出

超重載

額定輸出容量 (kVA)

58

73

88

120

143

175

199

247

295

359

438

491

544

690

額定輸出電流 (A)

73

91

110

150

180

220

250

310

370

450

550

616

683

866

適用馬達功率 (kW)

37

45

55

75

90

110

132

160

185

220

280

315

355

450

適用馬達功率 (HP)

50

60

75

100

125

150

175

215

250

300

375

420

475

600

過載承受度

在額定輸出電流的 150 % 時，可承受 60 秒鐘；在額定輸出電流的 200 % 時，可承受 3 秒鐘

最高輸出頻率 (Hz)

0.00 ~ 599.00

載波頻率 (kHz)

5 ~ 15 ( 預設值 6)

4 ~ 10 ( 預設值 4)

輸入

輸入電流 (A) 超重載

74

101

114

157

167

207

240

300

380

400

494

555

625

866

定額電壓 / 頻率

三相 380 ~ 480 VAC (-15 ~ +10 %) ，50/60 Hz

操作電壓範圍

323 ~ 528 VAC

容許電源頻率變動範圍

47 ~ 63 Hz

電源設備容量規格 (kVA)

60.7

75.7

91.4

124.7

149.6

182.9

207.8

257.7

307.6

365.8

457.2

512.1

567.8

720.0

效率 ( %)

97.8

98.2

位移功因 (cosθ)

> 0.98

機種淨重 (kg)

38.5 ± 1.5

64.8 ± 1.5

86.5

± 1.5

134 ± 4

228

36 ± 1.5*

46 ± 1.5*

冷卻方式

強制風冷

煞車晶體

框號D / D0：選購

型號VFD_ _ _CH43L-00：內建

框號E 以上選購

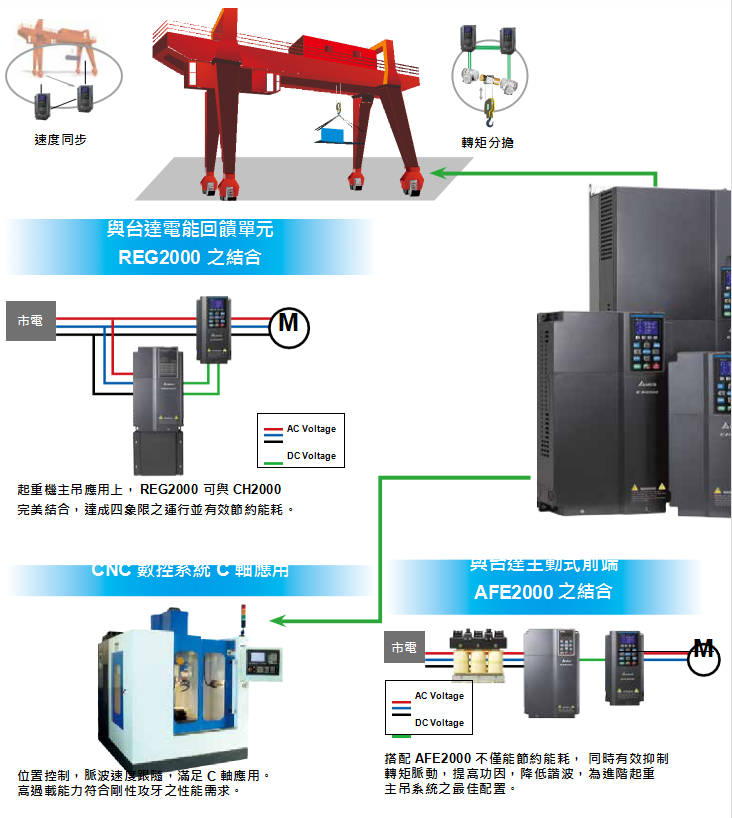

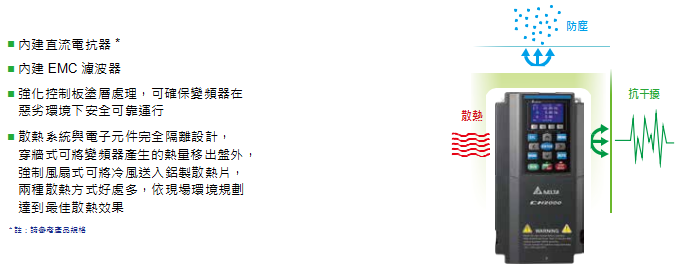

DC 電抗器

框號D0 以上內建，型號VFD370CH43L-00 無內建

EMC 濾波器

框號D0 以上為外置選購品

框號

A

B

C

型號

VFD_ _ _CH43A-XX

007

015

022

037

055

075

110

150

185

220

300

VFD_ _ _CH4EA-XX

輸出

超重載

額定輸出容量 (kVA)

2.4

3.2

4.8

7.2

9.6

14

19

25

30

36

48

額定輸出電流 (A)

3

4

6

9

12

18

24

32

38

45

60

適用馬達功率 (kW)

0.75

1.5

2.2

3.7

5.5

7.5

11

15

18.5

22

30

適用馬達功率 (HP)

1

2

3

5

7.5

10

15

20

25

30

40

過載承受度

在額定輸出電流的 150 % 時，可承受 60 秒鐘；

在額定輸出電流的 200 % 時，可承受 3 秒鐘

最高輸出頻率 (Hz)

0.00 ~ 599.00

載波頻率 (kHz)

5 ~ 15

輸入

輸入電流 (A) 超重載

4.3

5.9

8.7

14

17

20

26

35

40

47

63

定額電壓 / 頻率

三相 380 ~ 480 VAC (-15 ~ +10 % ) ，50 / 60 Hz

操作電壓範圍

323 ~ 528 VAC

容許電源頻率變動範圍

47 ~ 63 Hz

電源設備容量規格 (kVA)

2.5

3.3

5.0

7.5

10.0

15.0

20.0

26.6

31.6

37.4

49.9

效率 ( %)

97.8

位移功因 (cosθ)

> 0.98

機種淨重 (kg)

2.6 ± 0.3

5.4 ± 1

9.8 ± 2

冷卻方式

自然風冷

強制風冷

煞車晶體

框號A ~ C：內建

DC 電抗器

框號A ~ C：選購

EMC 濾波器

框號A ~ C VFD CH4EA-21：內建

框號A ~ C VFD CH43A-21：選購

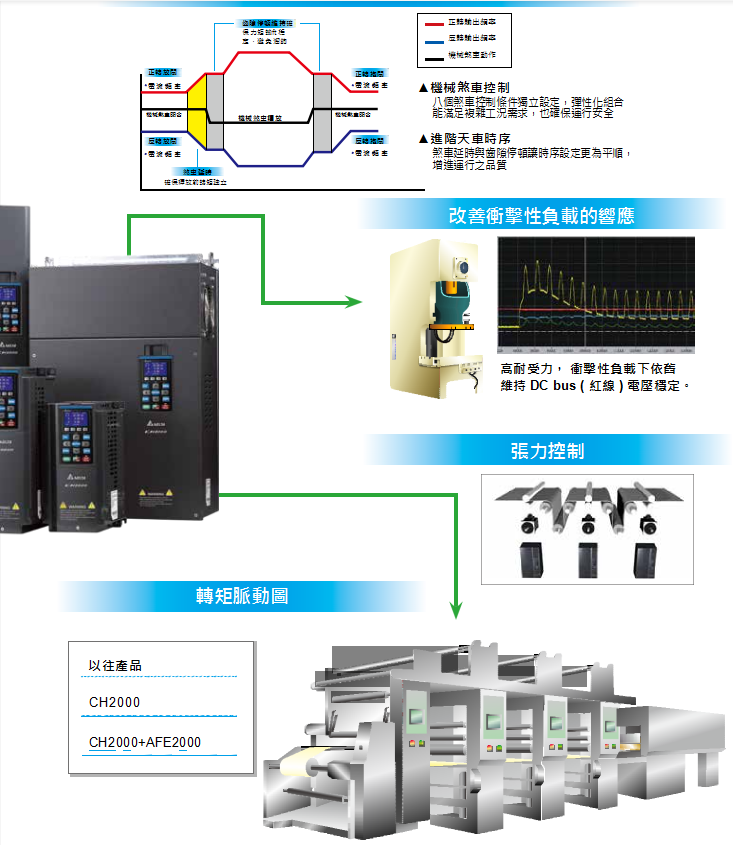

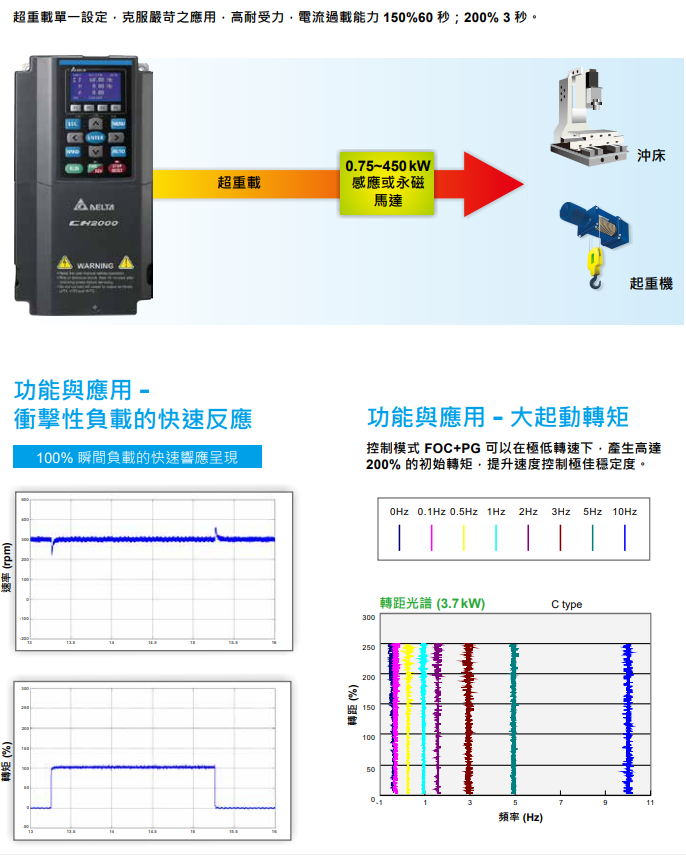

啟動轉矩

啟動轉矩在 0.5 Hz 時可達 200 % 以上，在FOC+PG 模式下，在 0 Hz可達 200 %

V / F 曲線

4 點任意V/F 曲線及 2 次方曲線

速度反應能力

5 Hz ( 向量控制可達 40 Hz)

轉矩限制

最大 220 % 轉矩電流

轉矩精度

± 5 %

最高輸出頻率 (Hz)

0.00 ~ 599.00 Hz

頻率輸出精度

數位輸入：最高輸出頻率 ( 參數 01-00) 的 ±0.01 % (-10 ~ +40 °C)

類比輸入：最高輸出頻率 ( 參數 01-00) 的 ±0.1 % (25 ±10 °C)

頻率設定解析度

數位輸入：0.1 Hz

類比輸入：最高輸出頻率 ( 參數 01-00) × 0.05 % ( 附符號 11 bit)

過載承受度

在額定輸出電流的 150 % 時，每 5 分鐘可承受 1 分鐘；

在額定輸出電流的 200 % 時，每 30 秒可承受 3 秒。

頻率設定信號

-10 ~ +10 V，0 ~ +10 V，4 ~ 20 mA，0 ~ 20 mA，脈波輸入

加速/ 減速時間

0.00 ~ 600.00 / 0.0 ~ 6000.0 秒

主要控制功能

轉矩控制，速度/ 轉矩控制切換，前饋控制，零伺服控制，瞬間停電再啟動，速度搜尋，過轉矩檢測，轉矩限

制，16 段速度 ( 含主速) ，加速/ 減速時間切換，S 曲線加/ 減速，3 線控制，自動調適 (rotational, stationary) ，

Dwell，轉差補償，轉矩補償，JOG 頻率，頻率上下限設定，啟動/ 停止時的直流煞車，高滑差煞車，PID 控制( 有睡眠功能) ，節能控制，Modbus 通訊 (RS-485 RJ45，高達 115.2 Kbps) ，異常再啟動及參數複製

風速控制

230V 型號：VFD150CH23A-21 ( 含) 以上機種為PWM 控制； VFD110CH23A-21 ( 含) 以下機種為ON / OFF 切換鍵

460V 型號：VFD185CH43A/4EA-21 ( 含) 以上機種為PWM 控制； VFD150CH43A/4EA-21 ( 含) 以下機種為ON / OFF切換鍵

保護特性

馬達保護

電子熱動電驛保護

過電流保護

輸出過電流保護

230 V / 460 V 機種：過電流保護 300 % 額定電流

電流箝制『超重載：約 220 %』煞車過電流保護

過電流保護 150 % 額定電流

( 適用機種：VFD370CH43L-00、VFD450CH43L-00、VFD550CH43L-00、VFD750CH43L-00)

過電壓保護

230 V 機種：DC bus 電壓超過 410 V 時，變頻器會停止運轉

460 V 機種：DC bus 電壓超過 820 V 時，變頻器會停止運轉

過溫保護

內建溫度感測器：電容器、IGBT、

煞車晶體 ( 適用機種：VFD450CH43L-00; VFD550CH43L-00; VFD750CH43L-00)

失速防止

加速中 / 減速中 / 運轉中失速防止

瞬間停電再啟動

參數設定可達 20 秒

接地漏電流保護

漏電流高於變頻器的額定電流 50 %

短路電流額定值 (SCCR)

依據UL 508C，搭配保險絲適用於短路容量 100 kA 以下之電源系統

產品認證

  GB / T12668-2

安全功能

安全停機功能(STO 依據EN/IEC61800-5-2) TUV Rheinland 認證

IEC62061/IEC61508, SIL CL2

EN ISO13849-1, Cat.3/PL d
