主動式前端 AFE2000 系列

產品編號：AFE2000

臺達電子利用多年來開發交流馬達驅動器的專業技術核心，率先推出主動式前端-AFE2000系列。在工業自動化產品的應用中，將負載反饋的能量不需再轉換成熱能散發掉，相對的可以將反饋能量反饋到電網，除增加產業自動化的效能與制程的大量化，并在生產制造的過程中，達到節能的目的，也符合臺達電子環保、節能、愛地球的經營使命。

在線咨詢 全國熱線
400 110 0223

產品特色

交∕直流雙向電力潮流控制與功因改善趨近100%，達到綠色節能效益。
替代制動煞車電阻，降低熱損失、節省能源消耗與空間費用。
通過正弦波PWM控制，產生良好的正弦波電流，大幅減少高次諧波的電流波形。
符合IEEE STD.519–1992規范 – 總電流諧波失真低于5%之規范。
即使在電網及不穩定的情況下，DC bus直流側仍能維持電壓或電流恒定。

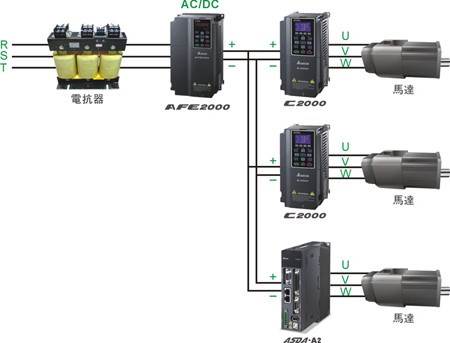

支持并接多個DC bus之交流驅動器，如下圖：

節能高

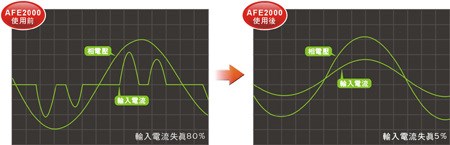

可控式直流電壓及單位功因，使三相交流端近似弦波與低諧波失真，使用AFE2000之后可以讓諧波失真率小于5%，如下圖所示：

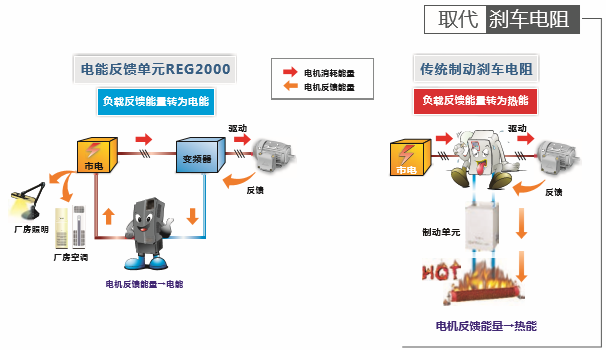

取代傳統動態煞車電阻裝置。一般傳統交流變頻器驅動馬達在運動瞬間或頻繁煞車時，利用安裝高瓦數的煞車電阻來吸收過多的反饋能量，并轉成熱能散發。解決負載能量反饋但效率不佳，且增加硬件額外費用與空間。使用AFE2000系列之后，負載反饋的能量不需要再轉換成熱能散發掉，相對的可以將反饋能量回饋到電網，省電省錢而且環保，如下圖所示。

產品選型

230 V
型號 AFE-_ _ _A23A	075		150		220		370
適用變頻器容量 ( kW)	7.5		15		22		37
額定輸入電壓范圍 (V)	170 ~ 250 VAC
輸入電流 (A)	35		70		95		150
可控電壓范圍	300 ~ 370 VDC
過負載能力	150% 60 秒
允許電源頻率變動范圍	±5%
輸入側功率因數	0.95~0.99 以上
諧波 (%)	小于 5% ( 在額定電流下 )
保護構造	IP20 / NEMA1						IP00 / UL Open Type
冷卻方式	強制風冷
標高及環境	屋內、標高 1000 m (3280.60 呎 ) 以下、無直射日光、無腐蝕性氣體、無可燃性氣體或蒸氣，超過 1000 m 以上，則每 500 m (1640.40 feet) 須降低額定 3%，最高 2500 m (8202.00 feet)
使用環溫	-10 ° C ~ + 50 ° C
保存溫度	-25 ~ + 65 ° C
濕度	90% RH 以下 ( 無結霜 )
震動	5.9 m / S2 (0.6 G) 以下 10 ~ 55 Hz (JIS C0040)

430 V
型號 AFE-_ _ _A43A	075	150		220	370	450		750
適用變頻器容量 ( kW)	7.5	15		22	37	45		75
額定輸入電壓范圍 (V)	325 ~ 500 VAC
輸入電流 (A)	20	35		50	75	95		160
可控電壓范圍	600 ~ 740 VDC
過負載能力	150% 60 秒
允許電源頻率變動范圍	±5%
輸入側功率因數	0.95~0.99 以上
諧波 (%)	小于 5% ( 在額定電流下 )
保護構造	IP20 / NEMA1				IP00 / UL Open Type
冷卻方式	強制風冷
標高及環境	屋內、標高 1000 m (3280.60 呎 ) 以下、無直射日光、無腐蝕性氣體、無可燃性氣體或蒸氣，超過 1000 m 以上，則每 500 m (1640.40 feet) 須降低額定 3%，最高 2500 m (8202.00 feet)
使用環溫	-10 ° C ~ + 50 ° C
保存溫度	-25 ~ + 65 ° C
濕度	90% RH 以下 ( 無結霜 )
震動	5.9 m / S2 (0.6 G) 以下 10 ~ 55 Hz (JIS C0040)

產品應用

大貫量負載：粗砂紡織機、臥式螺旋離心機、鉆床工具機
四象限負載：起重機及升降天車、客貨運電梯、采油機
要求快速制動：機床、高速主軸、制袋機
長時間反饋能量：風力發電系統、水力發電系統
支持DC并聯供電：物流倉儲系統、風力發電系統、LED路燈系統
提供良好用電質量給Power Line產品之大通訊傳輸系統

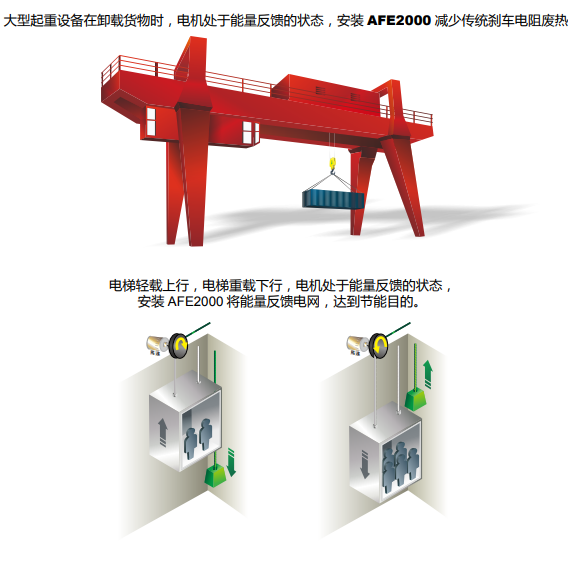

橋式起重機
電梯升降
