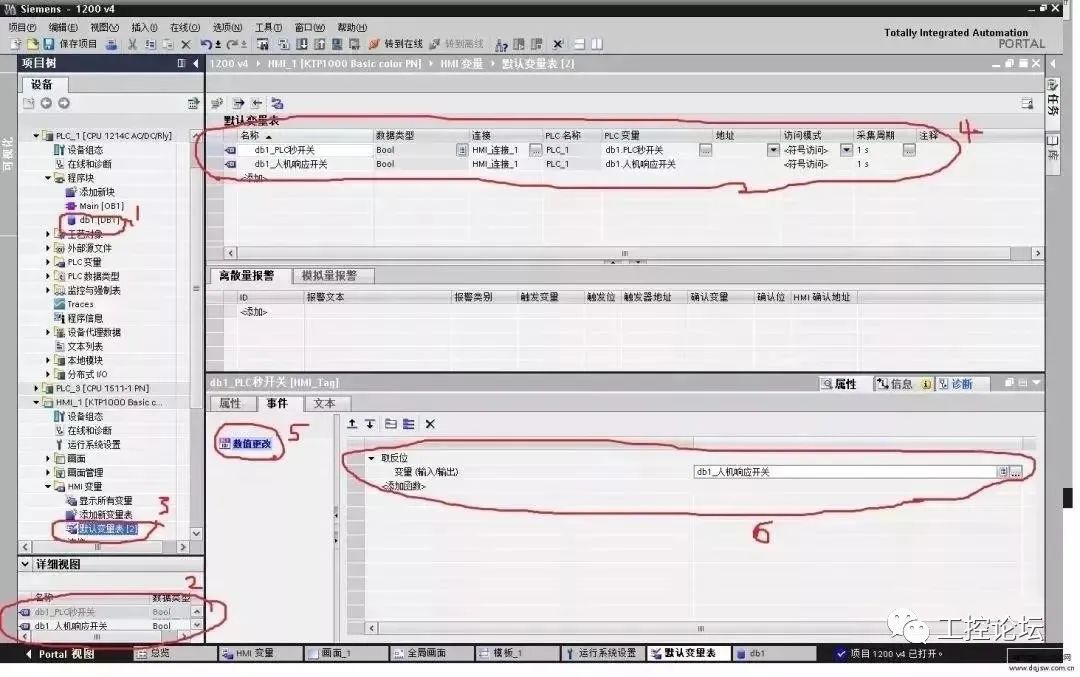

經常有師傅遇到這樣的問題：怎么我的觸摸屏和PLC通訊不上？ 比方說下面遇到的兩個問題： 1、威綸通觸摸屏和西門子PLC通訊不上，老是提示PLC沒反應，該怎么設置呢？ 解決思路：你設置同樣的波特率，同樣的位數，同樣的停止位，站號不能相同，就是說plc和觸摸屏地址不能相同，然后確定通訊線是否正常…… 2、如何通過程序判斷觸摸屏與PLC通訊出現故障？ 解決思路：通常方法是用心跳檢測，定義一個bool，HMI固定頻率將該點置位，PLC收到該點為ON信號后將其復位。若在一段時間內，比如5s內沒有收到該點為ON的信號，則認為通訊中斷。PLC把memory clock字節傳到屏上，屏用腳本把這個字節的值賦值給另外的一個PLC內的地址，然后plc內判斷返回的字節兩個掃描周期是否一樣，如果一樣說明通訊中斷。 舉個例子，請看圖，步驟如下： 1、在PLC里建立DB1數據塊，里面設兩個開關量“PLC秒開關”和“人機響應開關”； 2、人機變量中連接這兩個變量； 3、在人機“PLC秒開關”變量的屬性----事件----數值變更中添加“取反位”，讓“人機響應開關”變量隨著“PLC秒開關”變化而變化； 4、在PLC程序塊中編程，讓“PLC秒開關”每0.5秒反轉，再用TON延時指令讓“人機響應開關”1秒內沒有動作就輸出 人機通信失敗，因為人機通信異常后“人機響應開關”將不再會發生變化。 好辦法，拿走不謝喲~ 其實，市場上任何觸摸屏與PLC通訊不上不外乎要確認四個問題： （1）plc參數和工程里的是否一致； （2）通訊線是否按照接線圖的引腳接線； （3）工程里設置的com口在屏上接的時候是否正確； （4）參數和線確認OK，的情況下，看看是不是plc程序或是plc的地址問題。 1先判斷參數 用PLC的編程軟件接上PLC測試看看PLC的參數是多少，工程里設置的參數是否和測試出來的一致。這里面有幾個參數需要特別注意的： （1）通信口的設置：要確認清楚PLC連接觸摸屏的COM1口還是COM2口； （2）設備類型：這個是最重要的，如果協議沒選對的話，其他就不用說了； （3）連接方式：PLC跟觸摸屏的連線，確認好是RS485，還是RS232C； （4）接口參數跟PLC站號：一定要跟PLC里面的設置一致。 2在線模擬 用我們的組態軟件，用PLC本身的通訊電纜和電腦相連接，在線模擬看看工程是否通訊的上。可以用個數值輸入部件或是開關，對其操作，看看關掉模擬器之后再開在線模擬后之前的操作是否還在，是否直接提示NC。（NC和之前操作沒有寫下去即為沒有通上）具體的做法： （1）PLC跟電腦要通過RS232進行連接。有的PLC有RS232的接口，有的沒有，沒有的可以通過轉接頭接到電腦上。 （2）新建一個簡單的工程。放兩個元器件，一個數值顯示，一個數值輸入。地址設置PLC里面的地址。 （3）工程參數設置一定要跟PLC里面的設置一樣。 （4）點擊在線模擬功能 這樣子做就可以很明顯查看PLC能不能跟PC通信上。如果可以通信上就可以排除PLC方面的問題，跟參數設置的問題。 3測試線 用萬用表按照接線圖的引腳定義測試接線。確認RS485,RS232C的做線是否正確，觸摸屏與各種PLC接線的做法不一樣。這個可以參照手冊查看，這個是正常排查通信問題的基本方法。 來源/網絡，侵刪
