數控車床自動線改造,主軸松開狀態轉動

作者: 日期:2022-12-25 09:30:01 點擊數:

信息摘要:

車床自動線改造,主軸松開狀態轉動 今年我們單位機加工車間,對一條機加線進行了自動化改造,安裝了桁架機械臂。該自動線有4臺車床,思路是車床這邊先發送一個M代碼,讓機械臂來上料;機械臂上完料,給車床發送上料完成。車床加工程序里上料的M代碼結束往下執行,對工件進行加工,加工完成后,發送另一個M代碼,讓機械臂來下料;機械臂下完料,給車床發送下料完成,車床加工程序里下料的M代碼結束循環執行加工程序,再對機械

58 / 100 Powered by Rank Math SEO


車床自動線改造,主軸松開狀態轉動 今年我們單位機加工車間,對一條機加線進行了自動化改造,安裝了桁架機械臂。該自動線有4臺車床,思路是車床這邊先發送一個M代碼,讓機械臂來上料;機械臂上完料,給車床發送上料完成。車床加工程序里上料的M代碼結束往下執行,對工件進行加工,加工完成后,發送另一個M代碼,讓機械臂來下料;機械臂下完料,給車床發送下料完成,車床加工程序里下料的M代碼結束循環執行加工程序,再對機械臂發送上料請求……。由于加工工藝,機械臂對這4臺車床上料、下料的條件里都包含主軸定位(F45.7–主軸定位好)。在實際使用時,有個操作很麻煩:剛開始干活時,車床里沒有工件。上料時的主軸定位特別不方便,由于車床在主軸不夾緊的情況下,是不允許進行M19主軸定位的。所以,剛開始干活時主軸定位,是人工拿工件讓主軸夾緊,然后MDI模式執行M19,執行完后,再手動把工件拿出來,啟動加工程序。注意:一定不能按面板上的Reset按鍵(一按,主軸定位F45.7就沒有了)。


為了解決該問題(操作上太麻煩了),想到改車床的PMC程序,實現主軸松開的情況下,也可以主軸定向??紤]到安全方面的問題,

(1)車床必須在聯機模式才能在主軸松開的狀態進行M19定位

(2)必須先發送一個M代碼,允許機床主軸松開狀態進行定位。

(3)M19執行完,立即用另一個M代碼,復位掉允許主軸松開狀態定位的功能。具體的實現過程如下所示:

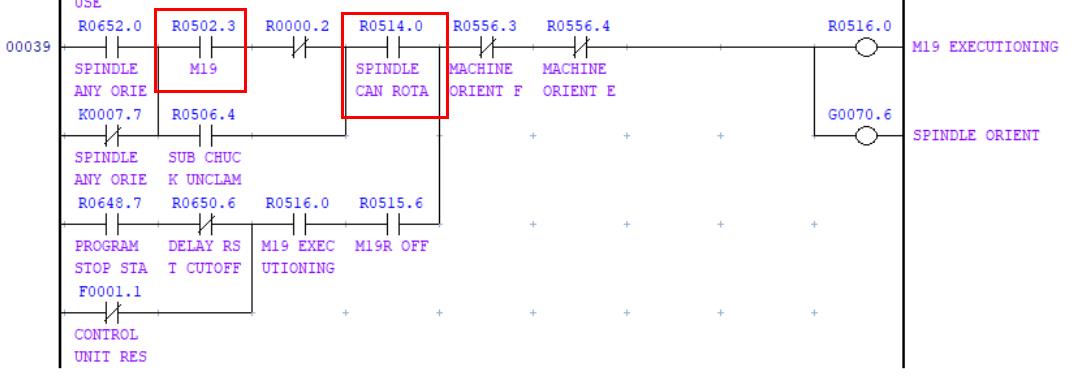

(1)先找到主軸定位的G70.6

可以看到,R514.0是主軸能定位的條件。我們繼續找R514.0


車床自動線改造,主軸松開狀態轉動(圖1)

車床自動線改造,主軸松開狀態轉動(圖2)

能夠看出R561.5是主軸夾緊狀態檢測。為了實現主軸松開時,也能定位。我們需要在R561.5這并聯一個主軸松開也能轉的條件。如下圖所示。

我們再來看看,E0.3(實現主軸松開時,M19主軸定位)是怎么寫的吧。

首先必須確保機械臂在車床外的安全區域,且車床在聯機模式(K30.0=1時代表車床在聯機模式)、且執行了M72(未用的M代碼即可)。這樣,車床在聯機模式時,加工程序里先是M72,然后M19,然后M73。即可實現,主軸在松開狀態時,實現主軸定位功能。

同時,要把程序里相應的報警進行屏蔽,不同廠家思路不同,我們以該車床為例。
