FANUC軟操作面板通用開關信號使用說明以及案例 共享屋個人能力提升群： 序號 群名稱 1 共享屋數控技學習圈 2 秒懂FANUC PMC入門基礎課程介紹 3 咨詢報名參加學習PMC課程必看 功能說明： 通過該功能可以在系統上進行一些信號的開和關進行控制，進行一些功能的選擇，方便一些選項功能的開通。

操作步驟： 可以通過在系統上進行如下操作，進入軟操作面板按鍵界面：

按 OFF SET按鍵—-擴展-操作按鈕，出現如下所示的界面

默認通用開關只有8個，可以通過參數 7201#1 擴展為16個，可以滿足一般客戶的需求。

第一組開關對應的信號地址為F72.0-F72.7

第二組開關對應的信號地址為F74.0-F74.7

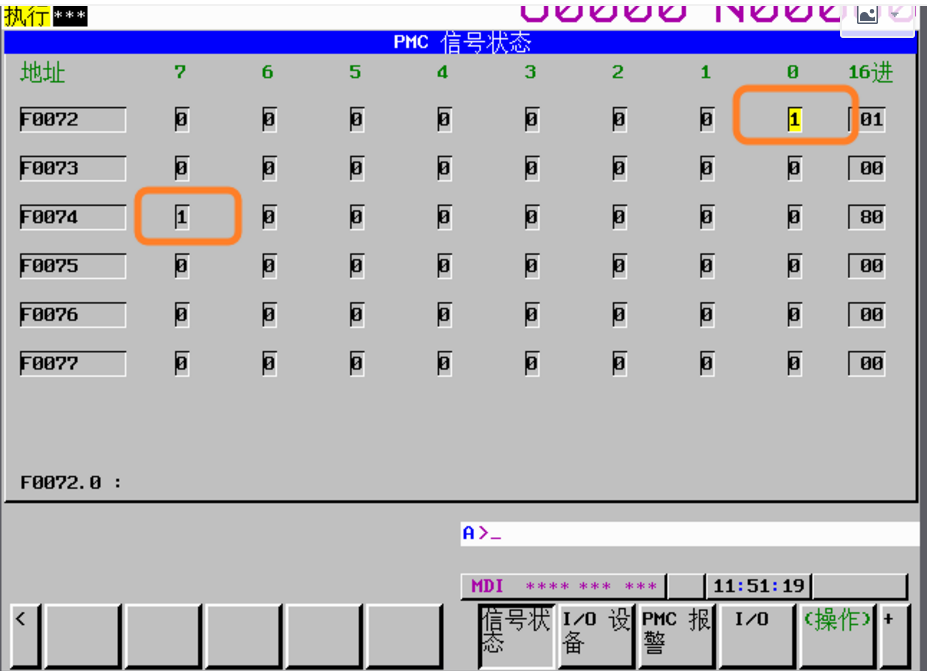

以下為將PMC信號開關設置為1后系統上的狀態：

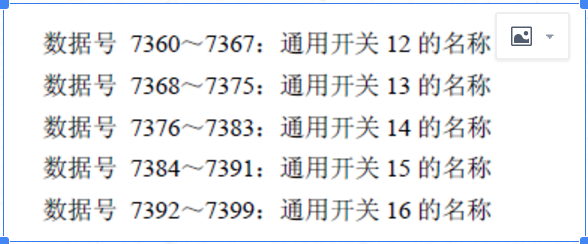

參數設置： 信號開關的意思可以通過參數進行設定，方便人知道該參數的具體意思：

對應的符號表如下：

顯示中文字符：（ MF系統支持 ） 軟操作面板開關是支持中文顯示的，需要設置如下參數：

顯示中文效果：
